螺栓應力應變檢測技術

現代工業領域中螺栓連結被廣泛地使用在各個領域，機械結構體、汽車、飛機、高速公路、橋梁和區段的固定等，通過測量螺栓的軸力，就能進行連結狀態的確認和管理（過于松懈和緊繃，固定連結力的確認），也用在螺栓的強度測量和螺栓連結的設計等。尤其是隨著汽車工業和軌道交通運輸業的發展，在汽車發動機的各項測試中和高速動車螺栓緊固力測試中，螺栓的軸向力測試必不可少，本公司提供的螺栓軸向力測定傳感器一螺栓應變計可**的測定出被緊固螺栓的軸向力。

原理介紹

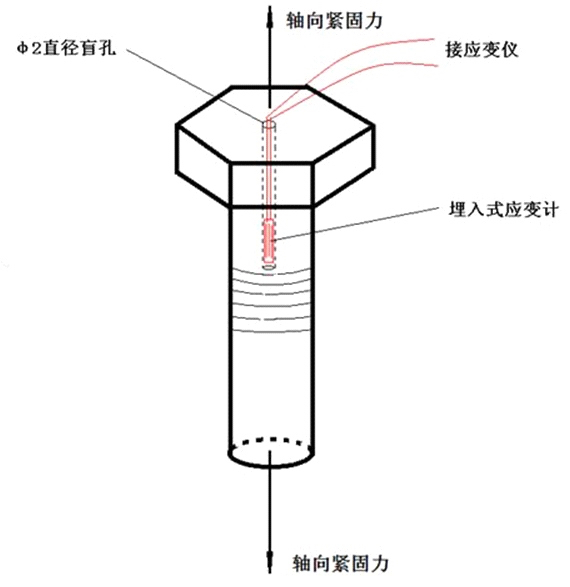

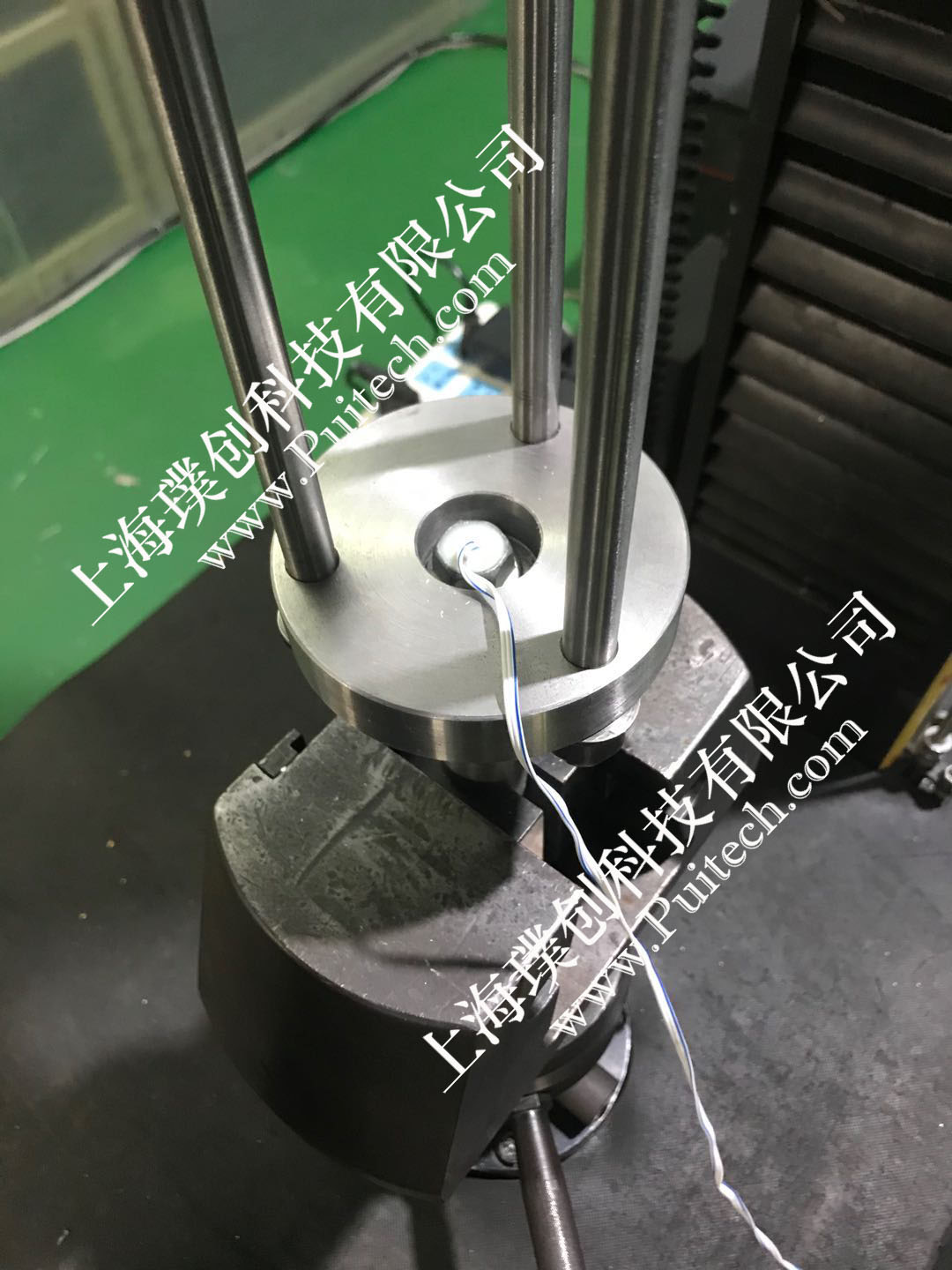

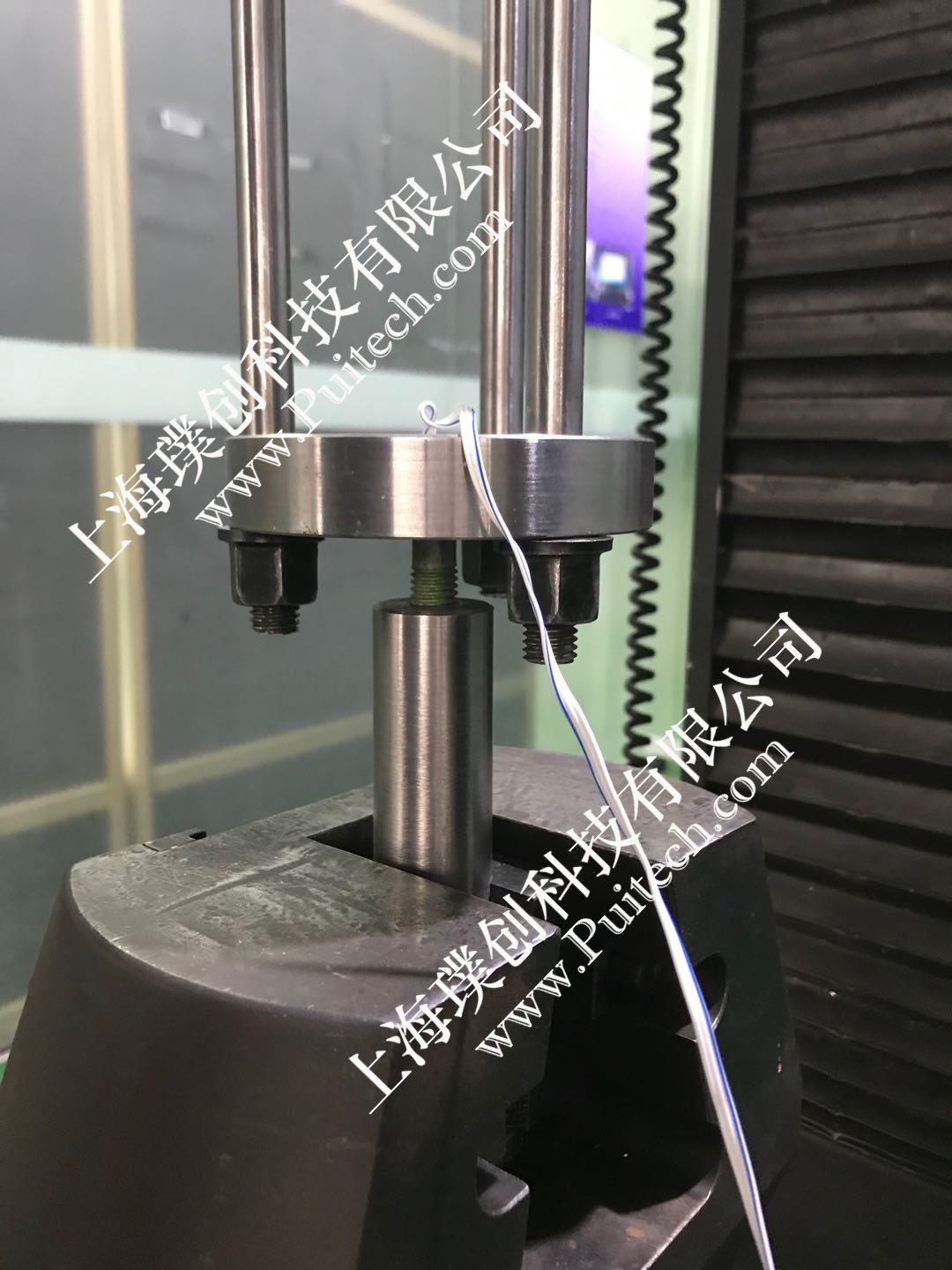

螺栓應變計一款用于**的螺栓軸向應變測試的傳感器。在螺栓的角帽中心打一個直徑很小的盲孔，在孔內安裝埋入式應變計，經封膠固化等處理后，放在拉壓力試驗機_上進行標定，即給出螺栓所受軸向力和軸向應變的關系，一般情況成線性關系，標定曲線如下：

應用領域

·高速鐵路動車組螺栓緊固力測試；

·發動機臺架測試中需要測試螺栓的軸向緊固力；

·大型壓力容器氣密試驗前的螺栓的預緊力的檢測；起重機法蘭盤上螺栓的軸向緊固力測試。

參數條件

溫度范圍： 一10~ +80°C

應力限制： 5000X10 °應變

優勢：埋入式螺栓應變計解決了不能在螺栓軸表面粘貼應變片的問題，尤其是在水下測量螺栓的軸向拉壓力。

標定曲線

經過標定以后，既可以得到螺栓軸向應變和螺栓軸向力的的關系，客戶可以將標定好的應變計安裝在被測結構上，加上載荷后通過應變計采集螺栓的軸向應變值，*后根據標定文件將應變換算成螺栓當時所受的軸向力。

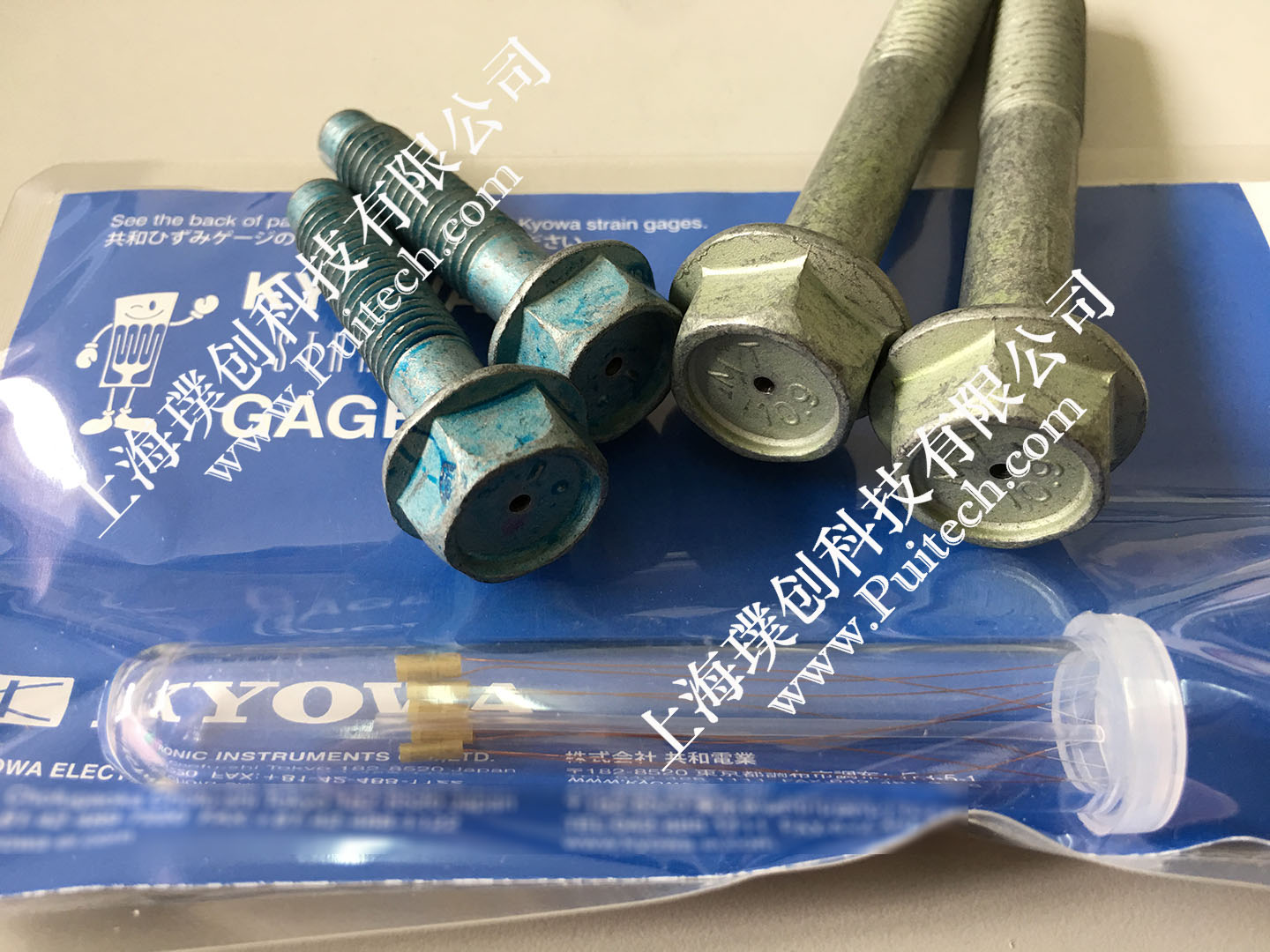

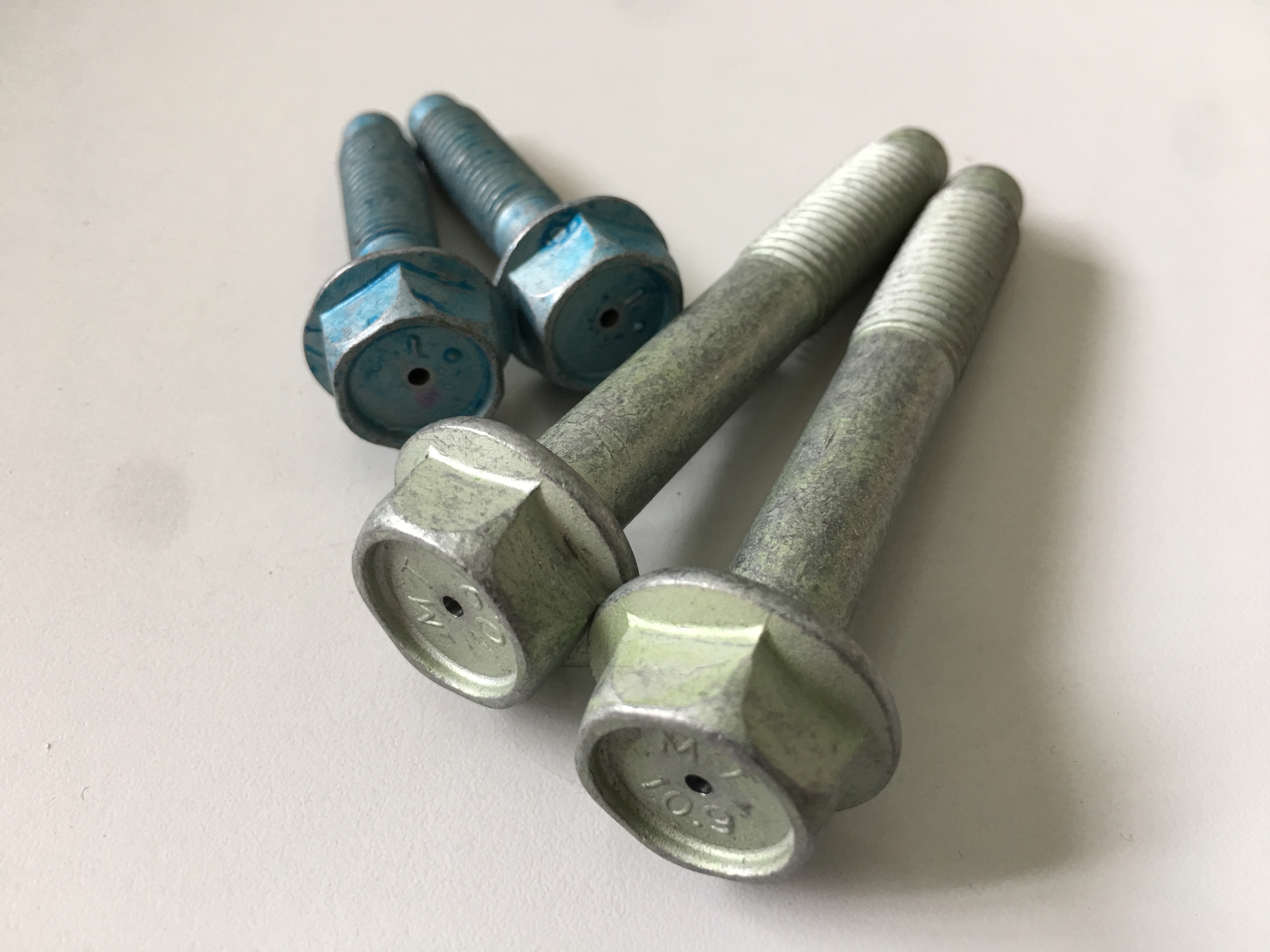

供貨方式：*終用戶提供需檢測螺栓，要事先做好防銹處理*好。并說明螺栓軸向力的標定范圍和加工位置以及導線的規格長度。我們*終提供加工好的螺栓和每一根螺栓標定文件。具體可以通過了下面的聯系方式聯系我們。

璞創科技 歡迎新老客戶咨詢

上海璞創科技有限公司 www.jzwanzhuan.cn

徐經理：13801757570
