TML東京測器 F系列一般應變片（二）

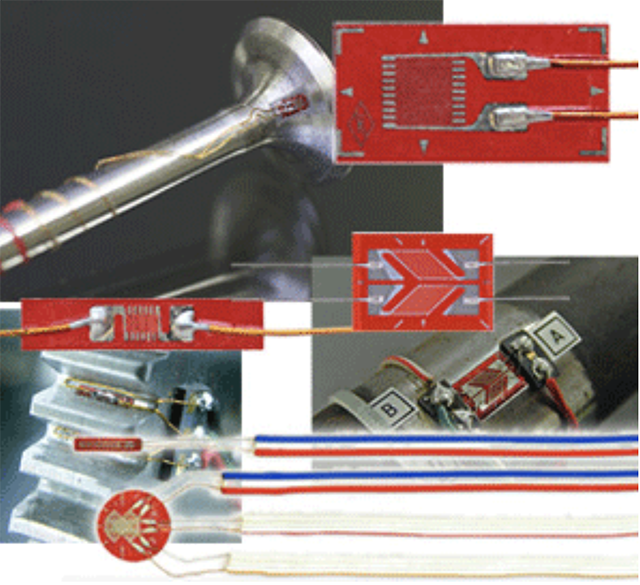

F系列的合金箔敏感柵僅幾微米，基片使用了厚度約0.03mm的高絕緣性的特殊塑料，大幅提升了使用溫度。為了區分溫度補償對象材料，基片采用了不同的識別顏色。除一般用應變片外，還提供用于應力集中測量、扭矩測量等特殊應變片。并且還配備帶有各類導線的應變片，以及可選購使用無鉛焊錫。（該系列中的GOBLET應變片即以使用無鉛焊錫為標準配置。）

• • 應變片專用導線（推薦）

  • 標準帶導線應變片

•


帶導線的F系列一般用應變片

應變片專用導線（推薦）

一般應變測量用

使用目的	產品名稱	導線型號	導線使用溫度	型號名稱（示例）
一般測量（無溫度變化）	平行乙烯基	LJB	-20 ~ +80	FLA-5-11-3LJB
	平行乙烯基	LJC		FLA-5-11-3LJC
一般測量	3線平行乙烯基	LJBT	-20 ~ +80	FLA-5-11-3LJBT
	3線平行乙烯基	LJCT		FLA-5-11-3LJCT
中高溫	3線平行乙烯基	LXT	-20 ~ +150	FLA-5-11-3LXT
帶測溫功能	3線平行乙烯基	TLJBT	-20 ~ +80	FLA-5T-11-3TLJBT
單片4線	聚丙烯4線平行 （帶水晶頭）	LQM	-20 ~ +100	FLA-5-11-3LQM
	乙烯基4線平行 （帶水晶頭）	LBQM	-20 ~ +80	FLA-5-11-3LBQM




殘余應力測量、剪切應變、應力集中測量用

使用目的	產品名稱	導線型號	導線使用溫度	型號名稱（示例）
一般測量（無溫度變化）	平行乙烯基	LJB/LJB-F	-20 ~ +80	FLA-5-11-3LJB
一般測量	3線平行乙烯基	LJBT/LJBT-F	-20 ~ +80	FLA-5-11-3LJBT
中高溫	3線平行乙烯基	LXT/LXT-F	-20 ~ +150	FLA-5-11-3LXT
單片4線	聚丙烯4線平行 （帶水晶頭）	LQM/LQM-F	-20 ~ +100	FLA-5-11-3LQM
	乙烯基4線平行 （帶水晶頭）	LBQM/LBQM-F	-20 ~ +80	FLA-5-11-3LBQM

標準帶導線應變片

一般用應變片F(xiàn)系列，配備了作為標準產品的帶有平行乙烯導線或3線平行乙烯導線的應變片。

單軸

使用的導線：0.11mm² 每米導線來回電阻：0.32Ω



型號	敏感柵長 (mm)	敏感柵寬 (mm)	基片長度 (mm)	基片寬度 (mm)	電阻 (Ω)	導線 （預裝）	預裝導線的 型號名稱
FLA-1-11 FLA-1-17 FLA-1-23	1	1.3	5	2.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJC -3LJC -5LJC -3LJCT -5LJCT
FLA-2-11 FLA-2-17 FLA-2-23	2	1.5	6.5	3	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJC -3LJC -5LJC -3LJCT -5LJCT
FLA-3-11 FLA-3-17 FLA-3-23	3	1.7	8.8	3.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJC -3LJC -5LJC -3LJCT -5LJCT
FLA-5-11 FLA-5-17 FLA-5-23	5	1.5	10	3	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJC -3LJC -5LJC -3LJCT -5LJCT
FLA-6-11 FLA-6-17 FLA-6-23	6	2.2	12.5	4.3	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJC -3LJC -5LJC -3LJCT -5LJCT

起訂量為10片。

雙軸 0°/90° 應變花

使用的導線：0.08mm² 每米導線來回電阻：0.44Ω



型號	敏感柵長 (mm)	敏感柵寬 (mm)	基片 (mm)	電阻 (Ω)	導線 （預裝）	預裝導線的 型號名稱
FCA-1-11 FCA-1-17 FCA-1-23	1	0.7	φ4.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FCA-2-11 FCA-2-17 FCA-2-23	2	0.9	φ7	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FCA-3-11 FCA-3-17 FCA-3-23	3	1.7	φ11	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FCA-5-11 FCA-5-17 FCA-5-23	5	1.9	φ12	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FCA-6-11 FCA-6-17 FCA-6-23	6	2.4	φ14	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FCA-10-11 FCA-10-17 FCA-10-23	10	2.5	φ17	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT

起訂量為10片。

3軸 0°/45°/90° 應變花

使用的導線：0.08mm² 每米導線來回電阻：0.44Ω



型號	敏感柵長 (mm)	敏感柵寬 (mm)	基片 (mm)	電阻 (Ω)	導線 （預裝）	預裝導線的 型號名稱
FRA-1-11 FRA-1-17 FRA-1-23	1	0.7	φ4.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FRA-2-11 FRA-2-17 FRA-2-23	2	0.9	φ7	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FRA-3-11 FRA-3-17 FRA-3-23	3	1.7	φ11	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FRA-5-11 FRA-5-17 FRA-5-23	5	1.9	φ12	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FRA-6-11 FRA-6-17 FRA-6-23	6	2.4	φ14	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT
FRA-10-11 FRA-10-17 FRA-10-23	10	2.5	φ17	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LJB -3LJB -5LJB -3LJBT -5LJBT

起訂量為10片。
